产品描述:

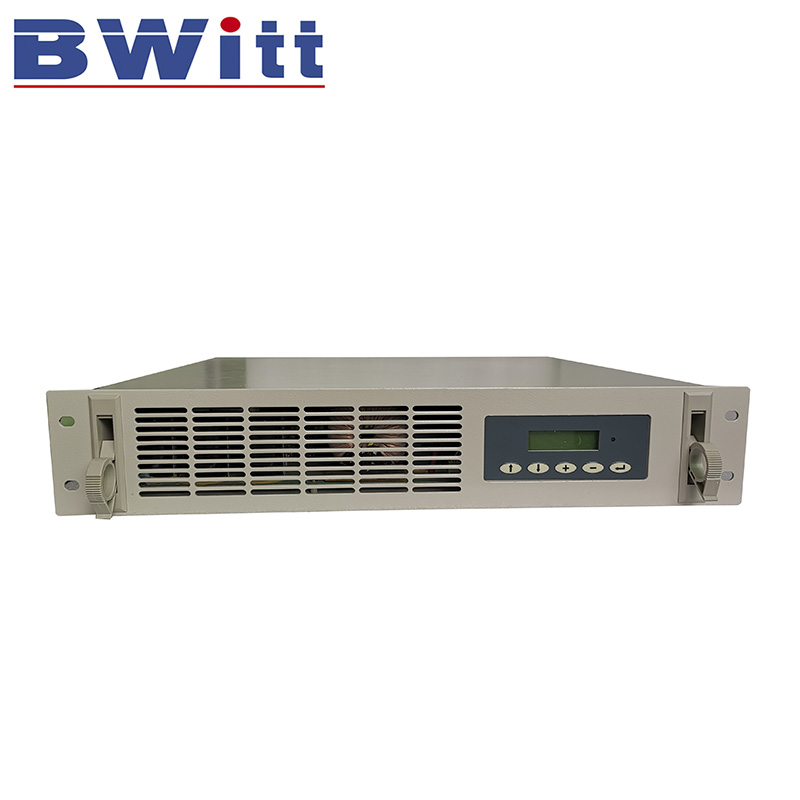

并机逆变器是专门为供电安全性、可靠性、性价比有较高要求的用户推出的产品,采用完全(电气)隔离逆变技术,将直流电转换为高质量的纯正弦波交流电。采用机架式安装方式,方便嵌入机柜。
操作简单,噪音低,反灌杂音低,无污染,还具有实时数据采集和远程通讯功能,为广大系统用户实施网络管理和远程监控提供了便利。该逆变器不仅仅适用于电力、通信行业,同时也适用于其它对供电品质要求高的场所。
产品特点:
◆ 完全隔离型逆变技术,输出纯正弦波交流电;
◆ 逆变单元采用先进的高频SPWM及单极倍频技术,体积小且波形纯净;
◆ 过负载能力强,能承受满负载开机,自带旁路开关,过载时可以切换到旁路供电;
◆ 具有输入过、欠压,输出过、欠压,过温、短路等保护功能;
◆ 前面板配有监控屏,状态信息一目了然。
产品参数表格:
产品形态 |
额定功率 |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
8KVA |
10KVA |
尺 寸 |
19"2U |
19"2U |
19"3U |
|||||
490×88×385 |
490×88×405 |
540×132×405 |
||||||
输入参数 |
直流输入电压 |
48V/110V/220VDC |
||||||
直流输入范围 |
40~60VDC/92~142VDC/185~285VDC |
|||||||
旁路输入范围 |
176~264VAC |
|||||||
旁路切换时间 |
电子式<5ms(外置) 机械式<20ms |
电子式<5ms(外置) 机械式<30ms |
||||||
交流输出 |
额定输出电压 |
220VAC |
||||||
额定输出频率 |
50Hz |
|||||||
负载调整率 |
<1% |
|||||||
频率精度 |
<0.1% |
|||||||
峰值因数 |
3:1 |
|||||||
波形失真度 |
阻性满载<3%,非线性满载<5% |
|||||||
动态响应 |
电压瞬变范围<3%,瞬变响应恢复时间≤60ms(负载从0到100) |
|||||||
并联不均流度 |
<3%额定电流有效值 |
|||||||
过载能力 |
负载电流<105%,连续工作 |
|||||||
负载电流105~125%,持续10min后关机 |
||||||||
负载电流125~150%,持续工作1min后关机 |
||||||||
负载电流>150%,20ms后关机 |
||||||||
保护功能 |
输入接反保护,输入欠压、过压保护,输出过载保护,输出短路保护,过温保护 |
|||||||
通信 |
通讯接口 |
RS485 |
||||||
工作环境 |
绝缘强度 |
2KVac,1min |
||||||
噪音(1米) |
<45dB |
|||||||
工作环境温度 |
-10~50℃ |
|||||||
运输与存储温度 |
-40~70℃ |
|||||||
相对湿度 |
0~90%,无冷凝 |
